| 브랜드 이름: | TSTY |
| 모델 번호: | S11 |
| 가격: | $980.00 - $1,100.00/units |
| Packaging Details: | 나무로 되는 패킹. |
* 이 모델은 중국 국가 GB 표준과 국제 IEC 표준에 따라 생산됩니다.
* 그것은 트랜스포머의 주요 단열 수단으로 기름을 사용하고, 기름을 냉각 매개체로 사용하며, 예를 들어 기름을 담은 자연 냉각, 기름을 담은 공기 냉각,기름에 담긴 물 냉각 및 강제유 순환, 등등
* 주요 구성 요소: 철 코어, 와일링, 연료 탱크, 오일 베개, 호흡기, 폭발 방지 튜브 (압 방출 밸브), 라디에이터, 단열 하우스, 탭 스위치, 가스 릴레이, 온도 측정기오일 정제기, 등등
* 초고층 건물, 상업 센터, 지하철, 공항, 역, 산업 및 광업 기업, 드릴 플랫폼 및 석유 생산 플랫폼에서 널리 사용됩니다.특히 연화성 물질에 사용하기에 적합합니다., 폭발성 환경 및 다른 혹독한 환경.
제품 특징:

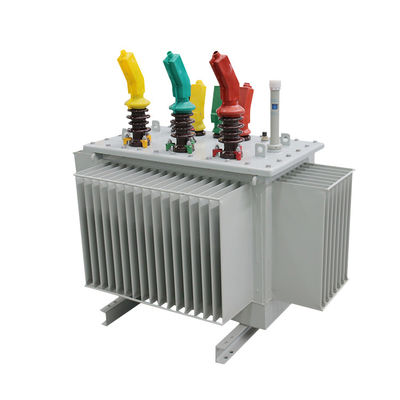

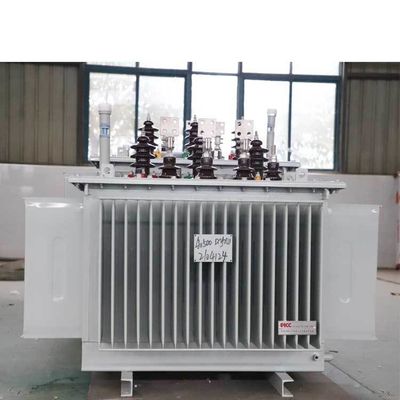

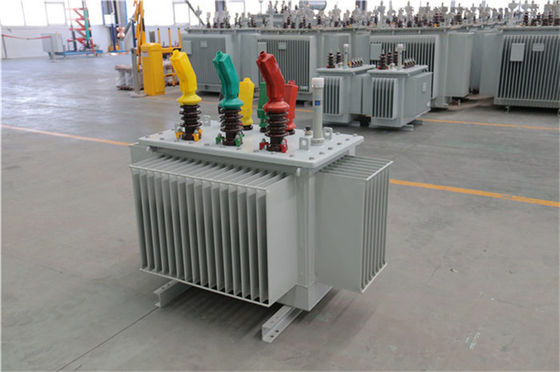

회사에서 개발하고 생산하는 S11 시리즈 완전히 밀폐 된 기름 침몰 전력 트랜스포머는 낮은 손실, 낮은 노이즈 및 높은 효율의 장점이 있습니다.좋은 에너지 절약 효과를 얻을 수 있고 오염을 줄일 수 있습니다..
보통 기름에 담긴 트랜스포머와 비교하면 완전히 밀폐된 트랜스포머는 기름 보존을 제거합니다.기름 부피의 변화는 자동으로 조정되고 유파 기름 탱크의 유파 판의 탄력성으로 보상됩니다.트랜스포머는 공기로부터 격리되어 오일 및 단열 고령화 악화를 방지하고 늦추기 위해 운영 신뢰성을 향상시킵니다.유지보수 없이 정상 작동을 유지.
1트랜스포머 코어는 수입 냉 laminated 실리콘 강철 장으로 laminated, 크게 무부하 손실과 무부하 전류를 줄여.핵은 핵의 밀착을 보장하고 소음을 줄이기 위해 묶여있다.
2고전압 및 저전압 롤링은 산소 없는 구리로 만들어지며, 500kVA 이하의 저전압 롤링은 이층 실린더 구조를 채택합니다.630kVA 이상 두 개의 나선 또는 네 개의 나선 구조를 채택, 고전압 롤링은 다층 실린더 구조를 채택합니다.
3트랜스포머 연결 그룹은 전력망에 대한 하모닉의 영향을 줄이고 전력 공급의 품질을 향상시키기 위해 Dyn11을 사용합니다.
4트랜스포머는 완전히 밀폐 된 구조로, 사용 수명을 연장, 매달린 코어 및 유지 관리가 필요하지 않습니다.
5측정된 소음 값은 표준보다 낮습니다. 이 일련의 트랜스포머가 정상적으로 운송 된 후, 관련 부품은 핵심 검사없이 설치 될 수 있습니다.그리고 수용 테스트가 합격되면 사용에 들어갈 수 있습니다..
제품 표준:
GB 1094 전력 변압기
GB/T 15164 기름에 잠긴 전력 변압기 부하 안내서
GB/T 6451 3단계 오일 잠긴 전력 트랜스포머 기술 매개 변수 및 요구 사항
GB 2536 트랜스포머 기름
GB 311.1 고전압 전력 전송 및 변환 장비의 단열 조정
GB 10237 단열 테스트에서 전력 트랜스포머의 단열 수준과 외부 단열의 공기 격차
DL/T 572 트랜스포머 운용 규정
적용 가능한 환경:
1높은 주변 온도: +40°C
2낮은 주변 온도 -25°C
3고도: <1000m
4월 평균 상대 습도: 90% (20°C)
5설치 장소: 화재, 폭발 위험, 심각한 오염, 화학적 부식 및 심한 진동이 없는 장소, 실내 또는 외부에 설치하십시오.
모델의 의미:
기술 파라미터:
| S11 시리즈 6kv - 11kv 무부하 전압 조절 트랜스포머에 대한 기술적 매개 변수 | |||||||||||
| 정량용량 (KVA) | 전압 조합 | 연결 그룹 기호 | 무부하 손실 R ((W) | 로드 손실 R ((W) | 임페던스 전압 (%) | 무부하 전류 (%) | L*W*H (mm) | 액티브 부품 무게 (kg) * 오일 무게 (kg) | 전체 무게 (kg) | ||
| 고전압 (KV) | 고전압의 터킹 범위 | 저전압 (KV) | |||||||||
| 30 | 6 6.3 10 10.5 11 | ±5% ±2x2.5% | 0.4 | Dyn11 Yzn11 Yyn0 | 100 | 630/600 | 4 | 2.8 | 980*735*1145 | 178*78 | 355 |
| 50 | 130 | 910/870 | 2.5 | 1017*758*1205 | 240*92 | 415 | |||||
| 63 | 150 | 1090/1040 | 2.4 | 1035*785*1285 | 285 곱하기 105 | 505 | |||||
| 80 | 180 | 1310/1250 | 2.2 | 1065*800*1290 | 330*110 | 540 | |||||
| 100 | 200 | 1580년~1500년 | 2.1 | 1072*820*1305 | 345 곱하기 116 | 590 | |||||
| 125 | 240 | 1890년과 1800년 | 2 | 1155*1105*1310 | 415*135 | 705 | |||||
| 160 | 280 | 2310/2200 | 1.9 | 1235*850*1535 | 485 x 135 | 835 | |||||
| 200 | 340 | 2730/2600 | 1.8 | 1282*860*1557 | 582*168 | 965 | |||||
| 250 | 400 | 3200/3050 | 1.7 | 1310*940*1605 | 695*210 | 1135 | |||||
| 315 | 480 | 3830/3650 | 1.6 | 1465*1120*1915 | 855 곱하기 255 | 1520 | |||||
| 400 | 570 | 4520/4300 | 1.5 | 1440*1165*1725 | 950*295 | 1590 | |||||
| 500 | 680 | 5410/5150 | 1.4 | 1510*1250*1845 | 1150 곱하기 320 | 1905 | |||||
| 630 | 810 | 6200 | 4.5 | 1.3 | 1650*1140*1920 | 1500*435 | 2015 | ||||
| 800 | 980 | 7500 | 1.2 | 2125*1175*2315 | 1910*760 | 3510 | |||||
| 1000 | 1150 | 10300 | 1.1 | 2150*1380*2570 | 2125*880 | 3850 | |||||
| 1250 | 1360 | 12000 | 1 | 2355*1485*2570 | 2605*960 | 4610 | |||||
| 1600 | 1640 | 14500 | 0.9 | 2335*1750*2630 | 3125*1150 | 5420 | |||||
| 2000 | 1940 | 18300 | 5 | 0.4 | 1940 * 1400 * 1700 | 2420*780 | 4200 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2050*1480*1800 | 2560*780 | 4680 | |||||
| 참고: 1. 크기와 무게는 필요에 따라 변경될 수 있습니다. 두 표의 데이터는 공장 문서에 따라 변경됩니다. 2500kVA 이하의 명용 용량의 트랜스포머의 경우, 테이블의 대각선 위의 부하 손실 값은 Dyn11 또는 Yzn11 연결 그룹에 적용됩니다.그리고 대각선 아래의 부하 손실 값은 Yyn0 연결 그룹에 적용됩니다.. 3트랜스포머의 평균 부하율이 35%~40%가 될 때, 테이블의 손실 값을 사용하여 가장 높은 작동 효율을 얻을 수 있습니다. | |||||||||||
저전압 필름 롤링 영역:

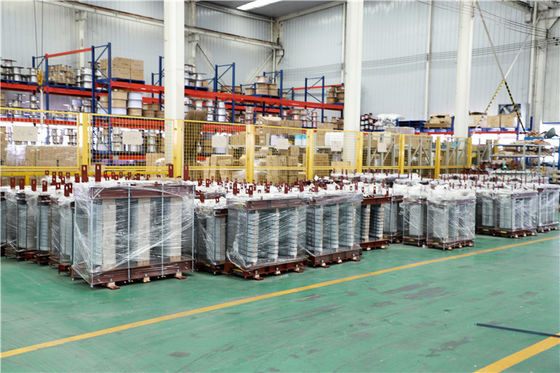

케이스 저장 공간:

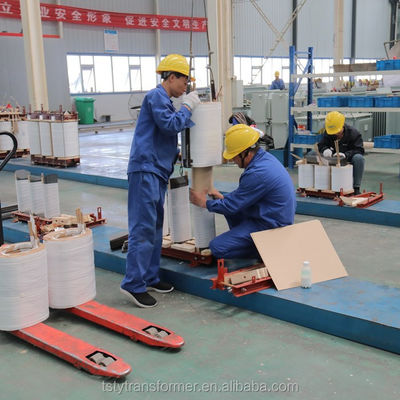

코일 설치:
조립:

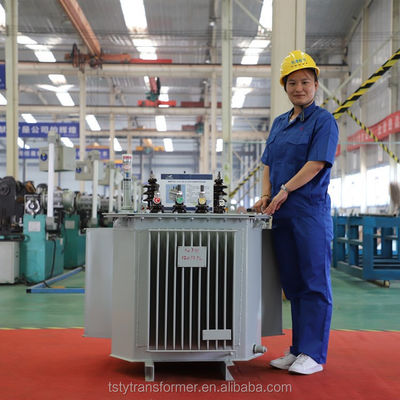

테스트:
1우리 회사는 프로젝트 디자인과 프로세스 디자인을 제공합니다, 당신의 장비 구매 계획과 특정 필요에 따라 제품을 설계하고 제조하고 기술 및 운영 인력을 훈련합니다.
2새로 구입한 제품에는 설치 및 디버깅에 대한 온라인 지원이 제공됩니다.. 제품은 평생 서비스 시스템 아래 있습니다. 정상적인 사용에서 문제가 발생하면, 우리는 사용자의 피드백을 받은 후 1 일 이내에 해결책을 제공할 것입니다.우리는 가능한 한 빨리 제품을 작동 시키기 위해 최선을 다할 것입니다.그리고 전문 기술자들이 정기적으로 방문하여 우리의 제품의 장기적이고 안전하고 신뢰할 수 있는 사용을 보장합니다.
3.우리는 엄격한 준수에서 품질 정통 재료, 프로세스 및 제조를 사용합니다ISO9001: 2000 국제 품질 관리와 함께 우수한 품질과 원활한 설치를 보장합니다!
TSTY Electric Co., Ltd.는 2007년에 설립되었습니다.그리고 중국에서 우수하고 신뢰할 수 있는 트랜스포머 제조업체입니다. 회사는 주로 기름에 담긴 트랜스포머, 건조형 트랜스포머,상자형 변속소 및 고전압 및 저전압의 완전한 장비 세트.
프로젝트의 생산 및 운영에 투입된 장비에너지 절감, 지능, 정보 및 기계화를 옹호합니다. 회사는 Henan 삼각 에너지 절감 트랜스포머 엔지니어링 기술 연구 센터를 설립했습니다.71개의 유틸리티 모델 특허와 15개의 발명 특허.
트랜스포머 산업에서 쌓아온 경험으로그리고 강력한 기술 혁신 능력으로 중국 에너지 산업에 대한 포괄적인 솔루션을 제공합니다.이 회사는 국가 네트워크와 같은 대규모 국가 프로젝트의 주요 조달 부문입니다., 국가 철도 관리, 젠저우 석탄 그룹, 핑메이 그룹 및 남북 수로 전환.
|
|
