| 브랜드 이름: | TSTY |
| 모델 번호: | S11 |
| 가격: | $980.00 - $1,100.00/units |
| Packaging Details: | 나무로 되는 패킹. |

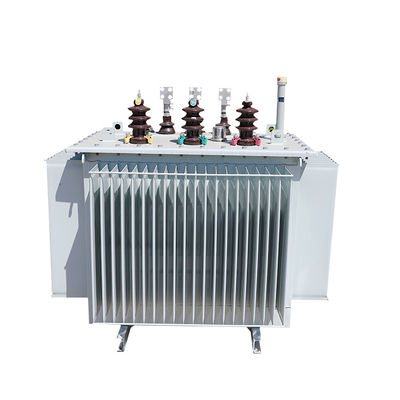

* 이 모델은 중국 국가 GB 표준과 국제 IEC 표준에 따라 생산됩니다.
* 그것은 트랜스포머의 주요 단열 수단으로 기름을 사용하고 기름을 냉각 매개체로 사용합니다. 예를 들어 기름을 담은 자연 냉각, 기름을 담은 공기 냉각 등.
* 화학 공장, 공장, 외딴 장소 및 다른 혹독한 환경에서 널리 사용됩니다.
제품 특징:
1고전압 롤링은 롤링의 충격 분포를 향상시키는 다층 실린더 및 연속 구조를 채택합니다.
2630 ~ 3150kVA 범위의 용량으로 낮은 압력 고 기계적 강도, 균형 잡힌 앰퍼 회전 분포와 함께 원통, 나선 및 연속 구조를 채택,그리고 강한 단전 저항.
3운송 중에 이동을 방지하기 위해 위치 메커니즘이 부착됩니다.모든 고정 장치에는 고정 견과류가 장착되어 있어 제품의 장기 사용 중에 고정 장치가 풀리지 않도록 한다., 핵을 매달지 않는 요구 사항을 충족합니다. .
4철 코어는 고품질의 냉면 곡물 지향적 실리콘 스틸 시트를 채택하고 있으며 전체 경사 매듭 중복이 있습니다.
5전체 제품 시리즈는 외관적으로 아름답고 크기가 작고 설치 부위가 작습니다. 그들은 완벽한 유지보수 없는 제품입니다.
6터미널 박스는 2000kva 이상의 오일 트랜스포머에 사용할 수 있습니다.보호 노드 및 트랜스포머의 제어 케이블은 모두 고객의 배선을 용이하게 하기 위해 금속 튜브를 통해 금속 상자에 이끌이 상자는 터미널 상자라고 불립니다.
장점 1:터미널 블록의 배열은 고객의 배선을 용이하게 해줍니다. 이는 고객이 배선하기 전에 다양한 제조사의 액세서리 매뉴얼을 읽어야하는 문제를 해결합니다.그리고 현장 설치 시간을 줄입니다..
장점 2: 스테인리스 스틸 가우치와 파이프 관절의 사용은 서비스 수명을 향상시킬뿐만 아니라 제품 보호 수준을 향상시켜 제품 보호 수준이 IP54에 도달 할 수 있습니다.
장점 3: 스테인리스 스틸 플라스틱으로 코팅 된 금속 튜브의 사용은 열악한 환경으로부터 2차 선을 직접 격리하고,스테인리스 스틸로 코팅 된 금속 튜브의 팽창 및 충격 저항은 신호 전송의 안전성과 안정성을 향상시키고 트랜스포머 보호 구성 요소의 수명을 증가시킵니다..
제품 표준:
GB/T 1094 전력 트랜스포머
GB/T 15164 기름에 잠긴 전력 변압기 부하 안내서
GB/T 6451 3단계 오일 잠긴 전력 트랜스포머 기술 매개 변수 및 요구 사항
GB/T 2536 트랜스포머 기름
GB/T 311.1 고전압 전력 전송 및 변환 장비의 단열 조정
GB/T 10237 단열 테스트에서 전력 트랜스포머의 단열 수준과 외부 단열의 공기 격차
DL/T 572 트랜스포머 운용 규정
IEC60076
적용 가능한 환경:
1높은 주변 온도: +40°C
2낮은 주변 온도 -25°C
3고도: <1000m. 우리는 또한 당신의 요구에 따라 사용자 정의 할 수 있습니다.
4월 평균 상대 습도: 90% (20°C)
5설치 장소: 화학 공장, 공장, 외딴 장소 및 다른 혹독한 환경.
모델의 의미:
기술 파라미터:
| S11 시리즈 35kv 무부하 전압 조절 트랜스포머에 대한 기술적 매개 변수 | |||||||||||
| 정량용량 (KVA) | 전압 조합 | 연결 그룹 기호 | 무부하 손실 R ((W) | 로드 손실 R ((W) | 임페던스 전압 (%) | 무부하 전류 (%) | L*W*H (mm) | 액티브 부품 무게 (kg) * 오일 무게 (kg) | 전체 무게 (kg) | ||
| 고전압 (KV) | 고전압의 터킹 범위 | 저전압 (KV) | |||||||||
| 50 | 35 38.5 | ±5% ±2x2.5% | 0.4 | Dyn11 Yyn0 | 160 | 1200/1140 | 6.5 | 1.3 | 1195*935*1825 | 300*330 | 860 |
| 100 | 230 | 2010/1910 | 1.1 | 1200*995*1935 | 470*383 | 1130 | |||||
| 125 | 270 | 2370/2260 | 1.1 | 1235*940*1955 | 550*465 | 1335 | |||||
| 160 | 280 | 2820/2680 | 1 | 1285*895*1950 | 580*485 | 1475 | |||||
| 200 | 340 | 3320/3160 | 1 | 1310*1150*1985 | 680*595 | 1755 | |||||
| 250 | 400 | 3950/3760 | 0.95 | 1450*1090*2010 | 860*650 | 2000 | |||||
| 315 | 480 | 4750/4530 | 0.95 | 1930*1065*2320 | 980*765 | 2290 | |||||
| 400 | 580 | 5740/5470 | 0.85 | 1850*1165*2015 | 1170*885 | 2725 | |||||
| 500 | 680 | 6910/6580 | 0.85 | 2045*1205*2415 | 1340*960 | 3090 | |||||
| 630 | 830 | 7860 | 0.65 | 2085*1240*2515 | 1550*895 | 3810 | |||||
| 800 | 980 | 9400 | 0.65 | 2305*1615*2685 | 1990*1030 | 4510 | |||||
| 1000 | 1150 | 11500 | 0.65 | 2545*1540*2590 | 2415*1475 | 5055 | |||||
| 1250 | 1400 | 13900 | 0.6 | 2495*2010*2675 | 2480*1405 | 5290 | |||||
| 1600 | 1690 | 16600 | 0.6 | 2680*2100*2770 | 2600*1490 | 5450 | |||||
| 2000 | 1990 | 19700 | 0.55 | 2790*2180*2860 | 2720*1590 | 5600 | |||||
| 2500 | 2360 | 23200 | 0.55 | 2900*2290*2980 | 2830*1720 | 5760 | |||||
| 참고: 테이블의 데이터는 필요에 따라 변경될 수 있습니다. | |||||||||||
저전압 필름 롤링 영역:
케이스 저장 공간:
코일 설치:
조립:
테스트:
1우리 회사는 프로젝트 디자인과 프로세스 디자인을 제공합니다, 당신의 장비 구매 계획과 특정 필요에 따라 제품을 설계하고 제조하고 기술 및 운영 인력을 훈련합니다.
2새로 구입한 제품에는 설치 및 디버깅에 대한 온라인 지원이 제공됩니다.. 제품은 평생 서비스 시스템 아래 있습니다. 정상적인 사용에서 문제가 발생하면, 우리는 사용자의 피드백을 받은 후 1 일 이내에 해결책을 제공할 것입니다.우리는 가능한 한 빨리 제품을 작동 시키기 위해 최선을 다할 것입니다.그리고 전문 기술자들이 정기적으로 방문하여 우리의 제품의 장기적이고 안전하고 신뢰할 수 있는 사용을 보장합니다.
3.우리는 엄격한 준수에서 품질 정통 재료, 프로세스 및 제조를 사용합니다ISO9001: 2000 국제 품질 관리와 함께 우수한 품질과 원활한 설치를 보장합니다!
TSTY Electric Co., Ltd.는 2007년에 설립되었습니다.그리고 중국에서 우수하고 신뢰할 수 있는 트랜스포머 제조업체입니다. 회사는 주로 기름에 담긴 트랜스포머, 건조형 트랜스포머,상자형 변속소 및 고전압 및 저전압의 완전한 장비 세트.
프로젝트의 생산 및 운영에 투입된 장비에너지 절감, 지능, 정보 및 기계화를 옹호합니다. 회사는 Henan 삼각 에너지 절감 트랜스포머 엔지니어링 기술 연구 센터를 설립했습니다.71개의 유틸리티 모델 특허와 15개의 발명 특허.
트랜스포머 산업에서 쌓아온 경험으로그리고 강력한 기술 혁신 능력으로 중국 에너지 산업에 대한 포괄적인 솔루션을 제공합니다.이 회사는 국가 네트워크와 같은 대규모 국가 프로젝트의 주요 조달 부문입니다., 국가 철도 관리, 젠저우 석탄 그룹, 핑메이 그룹 및 남북 수로 전환.
|
|
