| 브랜드 이름: | TSTY |
| 모델 번호: | S13-MRL |
| 가격: | $980.00 - $1,100.00/units |

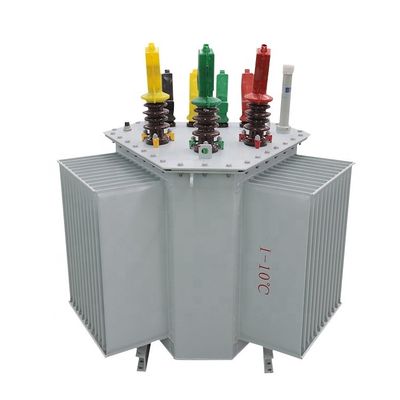

* S13-MRL 시리즈 3차원 윙 코어 전력 트랜스포머는 에너지 절감 전력 트랜스포머입니다.그것은 같은 기하학적 크기의 세 개의 단일 프레임 윙 코어로 조립 된 철 코의 삼각형 3 차원 배열을 가진 분배 트랜스포머입니다, 그리고 3차원 상처 핵은 자기 회로입니다.
* 3차원 윙 코어 트랜스포머는 전통적인 전력 트랜스포머의 라미네이트 자기 회로 구조와 3단계 레이아웃을 창의적으로 개혁하고 제품 성능을 최적화합니다.예를 들어, 세 단계 자기 회로는 완전히 대칭, 에너지 절약 효과는 중요, 소음이 크게 감소, 열 분산과 과부하 더 강한 용량,콤팩트한 구조와 작은 크기.
S13-MRL 시리즈 3차원 윙 코어 전력 트랜스포머
1- 손실이 낮습니다.
2- 낮은 무부하 전류
3- 낮은 작동 소음
4.강한 단전 저항
트랜스포머 몸체는 3차원 삼각형 프리즘 모양입니다. 주변과 중앙은 당기 나사로 장착되어 있습니다.고층 및 하층 철요 단열 및 가루 된 목재 블록과 통합되어 있습니다., 갑작스러운 단축 도중의 축 및 방사선 기계적 스트레스에 효과적으로 저항 할 수 있습니다.
S13-MRL 시리즈 3차원 윙 코어 전력 변압기 표준:
IEC60076, GB/T1094, GB/T6451
S13-MRL 시리즈 3차원 윙 코어 전력 변압기 적용 환경:
1높은 주변 온도: +40°C
2낮은 주변 온도 -25°C
3고도: <1000m. 우리는 또한이 범위를 넘어 귀하의 요구에 따라 사용자 정의 할 수 있습니다.
4월 평균 상대 습도: 90% (25°C)
5설치 장소: 화학 공장, 공장, 외딴 장소 및 열악한 환경.
S13-MRL 시리즈 3차원 윙 코어 전력 트랜스포머 모델 함유:
S13-MRL 시리즈 3차원 윙 코어 전력 트랜스포머 기술 파라미터:
| S13-M.RL 시리즈 3차원 윙 코어 전력 트랜스포머 | ||||||||||
| 모델 | 정량용량 (KVA) | 연결 그룹 기호 | 전압 조합 | 무부하 손실 R ((W) | 로드 손실 R ((W) | 무부하 전류 (%) | 임페던스 전압 (%) | 전체 무게 (kg) | ||
| 고전압 (KV) | 고전압의 터킹 범위 | 저전압 (KV) | ||||||||
| S13-M.RL | 30 | Dyn11 Yzn11 Yyn0 | 6 6.3 10 10.5 11 | ±5% ±2x2.5% | 0.4 | 80 | 600 | 0.3 | 4 | 280 |
| S13-M.RL | 50 | 100 | 870 | 0.24 | 390 | |||||
| S13-M.RL | 63 | 110 | 1040 | 0.23 | 440 | |||||
| S13-M.RL | 80 | 130 | 1250 | 0.22 | 495 | |||||
| S13-M.RL | 100 | 150 | 1500 | 0.21 | 600 | |||||
| S13-M.RL | 125 | 170 | 1800 | 0.2 | 690 | |||||
| S13-M.RL | 160 | 200 | 2200 | 0.19 | 780 | |||||
| S13-M.RL | 200 | 240 | 2600 | 0.18 | 908 | |||||
| S13-M.RL | 250 | 290 | 3050 | 0.17 | 1043 | |||||
| S13-M.RL | 315 | 340 | 3650 | 0.16 | 1190 | |||||
| S13-M.RL | 400 | 410 | 4300 | 0.16 | 1430 | |||||
| S13-M.RL | 500 | 480 | 5150 | 0.16 | 1648 | |||||
| S13-M.RL | 630 | Yyn0 또는 Dyn11 | 570 | 6200 | 0.15 | 4.5 | 2027 | |||
| S13-M.RL | 800 | 700 | 7500 | 0.15 | 2316 | |||||
| S13-M.RL | 1000 | 830 | 10300 | 0.14 | 2600 | |||||
| S13-M.RL | 1250 | 970 | 12000 | 0.13 | 2890 | |||||
| S13-M.RL | 1600 | 1170 | 14500 | 0.12 | 3380 | |||||
| S13-M.RL | 2000 | 1360 | 14530 | 0.12 | 3600 | |||||
| S13-M.RL | 2500 | 1500 | 17270 | 0.11 | 3890 | |||||
* 테이블의 데이터는 필요에 따라 변경될 수 있습니다.
저전압 필름 롤링 영역:
케이스 저장 공간:
코일 설치:
조립:
테스트:
1우리 회사는 프로젝트 디자인과 프로세스 디자인을 제공합니다, 당신의 장비 구매 계획과 특정 필요에 따라 제품을 설계하고 제조하고 기술 및 운영 인력을 훈련합니다.
2새로 구입한 제품에는 설치 및 디버깅에 대한 온라인 지원이 제공됩니다.. 제품은 평생 서비스 시스템 아래 있습니다. 정상적인 사용에서 문제가 발생하면, 우리는 사용자의 피드백을 받은 후 1 일 이내에 해결책을 제공할 것입니다.우리는 가능한 한 빨리 제품을 작동 시키기 위해 최선을 다할 것입니다.그리고 전문 기술자들이 정기적으로 방문하여 우리의 제품의 장기적이고 안전하고 신뢰할 수 있는 사용을 보장합니다.
3.우리는 엄격한 준수에서 품질 정통 재료, 프로세스 및 제조를 사용합니다ISO9001: 2000 국제 품질 관리와 함께 우수한 품질과 원활한 설치를 보장합니다!
TSTY Electric Co., Ltd.는 2007년에 설립되었습니다.그리고 중국에서 우수하고 신뢰할 수 있는 트랜스포머 제조업체입니다. 회사는 주로 기름에 담긴 트랜스포머, 건조형 트랜스포머,상자형 변속소 및 고전압 및 저전압의 완전한 장비 세트.
프로젝트의 생산 및 운영에 투입된 장비에너지 절감, 지능, 정보 및 기계화를 옹호합니다. 회사는 Henan 삼각 에너지 절감 트랜스포머 엔지니어링 기술 연구 센터를 설립했습니다.71개의 유틸리티 모델 특허와 15개의 발명 특허.
트랜스포머 산업에서 쌓아온 경험으로그리고 강력한 기술 혁신 능력으로 중국 에너지 산업에 대한 포괄적인 솔루션을 제공합니다.이 회사는 국가 네트워크와 같은 대규모 국가 프로젝트의 주요 조달 부문입니다., 국가 철도 관리, 젠저우 석탄 그룹, 핑메이 그룹 및 남북 수로 전환.
|
|
